传统机房空调vs模块化机房空调

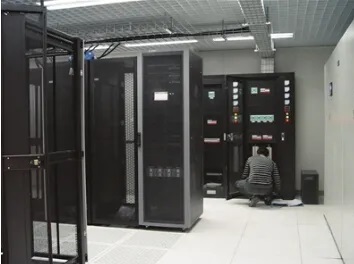

我们所说的模块化数据中心机房，就是将数据中心分割成若干个独立模块，包括机柜模块、ups模块、精密空调模块、配电柜模块、动环监控系统、冷暖通道、密闭通道、电池柜模块等，每一个模块共同集成机房的所有功能，也就是一个一体化、系统化的产品。

而传统机房与模块化机房相反，传统的机房建设包括装修系统、电气系统、消防系统、空调新风系统、防雷接地系统、安防系统、机房环境监控系统等。在各个系统实施过程中，会出现需等待上一个系统实施到一定程度，下一个系统才能实施。这就造成传统机房实施周期长、扩展性差、耗能高等不足之处。

传统机房和模块化机房最大的差别在于制冷方式的不同。模块化机房空调的最大特点在于高密度、智能化。传统机房一般采用的空调制冷，还是处在最原始的整体性制冷方式，这样一来无法达到最高效率的预期效果。而现如今的模块化机房能够实现最大限度的利用空调，并且将冷气和热气隔开，可以直接对着机柜吹冷风，散热达到最大限度，最大限度降低了损耗，节约了企业的运营成本。

传统机房的空调结构形式：

1.制冷模块1蒸发器和模块2蒸发器分别左右一个“V/A”放置。

2.“/”型盘管结构，特点是盘管为从左到右为一整片，而制冷系统1和系统2的布置又分为系统1/2上下布置及系统1/2里外叠放。

模块化机房的空调结构形式：

电控&器件模块、制冷模块、各制冷模块的结构和功能相同且相互独立。

从结构上我们对传统机房空调和模块化机房空调进行了对比：

1.由于电控&制冷器件独立模块，单位占地面积蒸发器面积比“V/A”型可以提高5~10%，比 “/”型可以提高10~15%左右。同时基本所有器件被安置在独立模块中，会导致整个机组的流道阻力会降低100Pa以上，也减少气流不均匀性的影响。

2.模块化上下送风空调的过滤网是贴合蒸发器放置，与传统的空调上送风过滤网门置和下送风顶置有着很大的区别，过滤网面积是传统的机房空调的2 ~2.5倍。

3.模块化的空调的蒸发器为前后“W/M”放置，每个制冷模块中包含一组“V/A”蒸发器，风机居中放置，“V/A”蒸发器中的两片换热器的空气侧完全对称，空气侧的风速分布完全均匀。

4.模块化机房空调的较小空气侧阻力的特点，可以优化风机的工作点，在相同风量情况，大大的降低风机输出功率。以100kW空调为例，传统的机房空调风机输入功率为6.6kW左右，模块化机房空调的风机输入功率为5.0kW左右

5.模块化机房空调的大蒸发器以及高制冷剂分配均匀性的特点，制冷系统的蒸发器温度在8.5~9.5℃，与传统机房空调的6.0~7.0℃相比是一个较大的跨越。

通过传统机房空调和模块化机房空调的对比，模块化机房空调的优势显而易见，这也就是模块化机房成为发展主流的主要原因之一。

来源于：斯特纽www.stoneu.com
