机房动环监控子系统--防雷检测系统

雷电是引起机房着火，损坏机房设备以及机房建筑物的主要原因之一。雷电放电时产生的高伏电压有可能毁坏发电机，电力压变器等电气设备的绝缘，烧断电线和劈裂电线杆，造成大规模停电，使业务无法继续造成损失，；绝缘损害则会引发电线短路，导致可燃物、易燃物着火和爆炸，甚至是造成人员伤亡等。

因此，机房内非常有必要设置完善的防雷检测系统。机房的防雷检测所牵涉的内容是复杂的，单纯靠运维人员是难以做到的，这就需要机房防雷检测系统进行检测，该系统能够监测电源防雷器的工作状态及故障等信号，对防雷器被雷击或浪涌破坏进行实时的记录和报警通知。

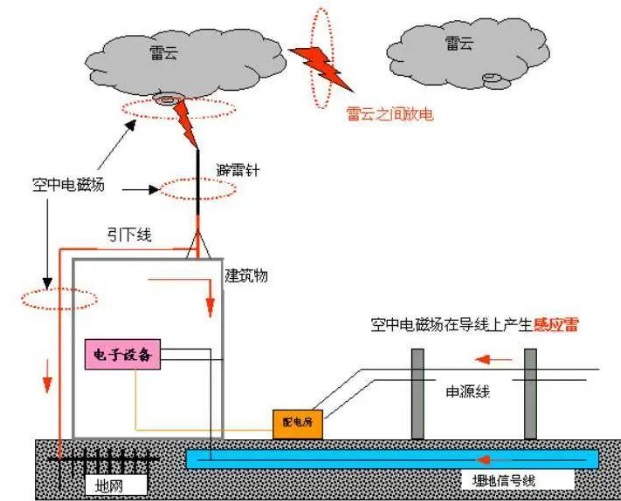

机房防雷检测应当从全面性来考虑，从防雷电波的入侵、防雷电(静电)感应、等电位接地方面来检测。

1、雷电过电压检测与隔离

对供电系统及独立接地点的雷电冲击过电压幅值及分布、对过电压等级分布进行测定；各独立接地点之间的雷电冲击分布电位测定。进行电动鼓风站地网结构性、有效性、安全性、合理性的技术论证分析，对电动鼓风站系统保护装置承受过电压损坏的绝缘能力进行校核。

2、地网网络结构整治与完善

采用等电位连接方式，将正常不带电（或不传输信息）、未接地或未良好接地的设备金属外壳、电缆的金属外皮、建筑物的金属构架、金属管线的桥架与接地系统做电气连接，防止在这些物件上由于感应雷过电压或接地装置上雷电入地高电位的传递造成对设备内部绝缘、电缆芯线的反击。等电位连接的目的是减少需要防雷的空间内各金属部件和各系统之间的电位差，防止雷电反击。

3、进行电源线路防雷电检测

1）电源线路雷击过电压采用分流泄流，层层保护的模式。机房电源线路的防护中广泛使用SPD并采取分级保护，对雷电流进行逐级泄放，从而扼制雷电流的人侵，将瞬态过电压幅值降低到设备可以承受的水平，起到保护电子设备的作用。

2）电源配电箱采用的接地形式，根据相关规定，使用TN-S接地方式，如果是其它的接地方式也应当改成TN-S或TN-c-S接地方式。

3）确保“零地电压”，即中性线与PE线之间的电位差，一般此电位差应当小于2V。否则，当“零地电压”高于电子设备的允许电压值时，将会引起硬件故障﹑烧毁设备或引发控制信号的误动作，从而影响设备的通信质量。

4、进行信号线路防雷检测

确保进入机房的所有信号线路正确安装；电源线路与信号线路在进入机房前应采用埋地敷设，屏蔽层或金属钢管应两端接地，这是降低雷电波侵人的最有效的方法之一。

5、等电位连接系统

等电位连接能够减少各分开的装置和诸导电物体之间产生的电位差。机房内各种线缆的金属外层、设备保护接地.工作接地、金属构件、各种箱体、壳体、机架、屏蔽网等均应以最短距离与局部等电位连接，一般采用“S"型接地。

防雷检测系统是动环监控系统非常重要的子系统之一，为机房的安全撑起了一顶保护伞，避免了机房被雷击或者静电效应引起的伤害，避免影响计算机系统的运行，避免由于停电造成对数据传输、存储以及系统运行的威胁，对于机房的安全运行有着极其重要的作用与意义。

来源于：斯特纽www.stoneu.com
