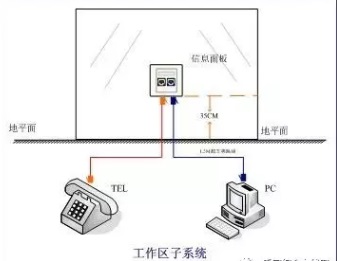

随着经济的发展，如今遍地高楼林立的现代化建筑，而楼宇自控系统也得到了高速发展。楼宇自控系统包括空调系统、供配电系统、给排水系统、电梯系统、送排风监系统以及综合布线系统等等。其中综合布线又由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统以及建筑群子系统构成。 1、工作区子系统 工作区子系统又称为服务区子系统，由终端设备连接到信息插座的连线、适配器以及信息插座所组成，其中还包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。其主要功能是通过连接线缆实现与水平子系统的连接。

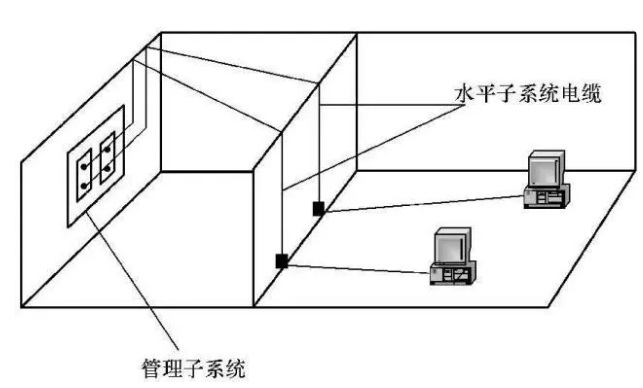

2、水平子系统 水平子系统又称配线子系统，旧称水平干线子系统，由工作区用的信息插座模块，每层配线设备至信息插座的配线电缆、配线架、楼层配线设备和跳接线等组成。水平布线子系统是整个布线系统的一部分，其主要作用是将干线子系统线路延伸到用户工作区。水平子系统设计范围遍及整个智能化建筑的每一个楼层，且与房屋建筑和管槽系统有密切关系。

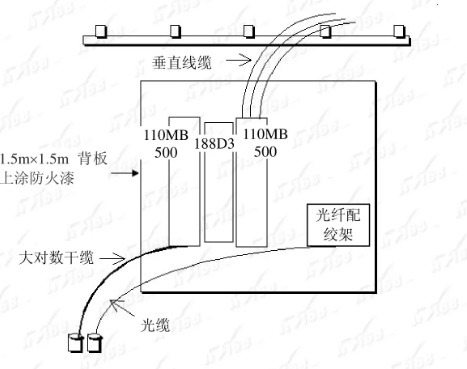

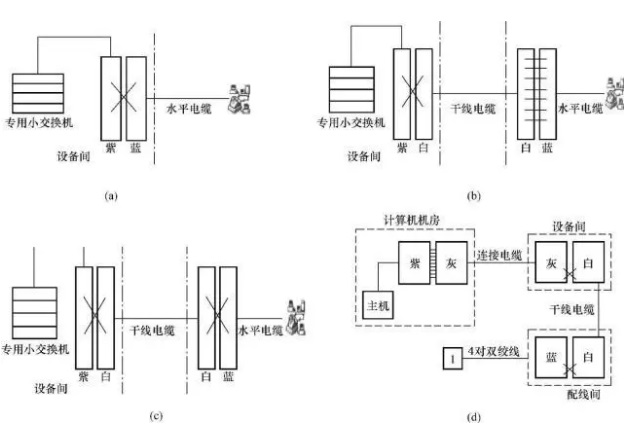

3、管理子系统 管理间子系统也被称为电信间或配线间，主要由交接间的配线设备、输入/输出设备以及交连、互连配线架组成，设置在每层配线设备的房间内。其主要功能是提供与其他子系统连接的手段，使整个综合布线系统及其所连接的设备、器件等构成一个完整的有机体。同时，管理子系统也可应用于设备间子系统。

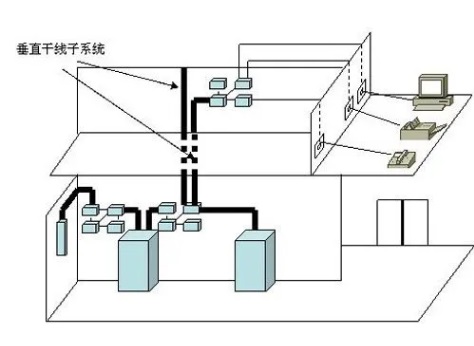

4、垂直干线子系统 垂直干线子系统又称干线子系统，垂直干线子系应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。垂直子系统的主要功能是通过建筑物内部的传输电缆或光缆，把各接线间和二级交接间的信号传送到设备间，直至传送到最终接口，再通往外部网络。简单说就是用来连接设备间和管理区子系统之间的线缆，是整个布线系统的主干。
5、设备间子系统 设备间在实际应用中一般也称为网络中心或机房，是在每栋建筑物适当地点进行网络管理和信息交换的场所。主要由建筑物进线设备、主配线机柜中的电缆、连接模块和相关支撑硬件等组成。设备间子系统能把中心机房中的公共设备与各管理间子系统的设备互连起来，从而为用户提供相应的服务。
6、建筑群子系统 建筑群子系统又称楼宇子系统，主要由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备（CD）。其主要作用是能实现楼与楼之间的通信链接，同时提供楼群之间通信设施所需的硬件。
以上就是楼宇综合布线系统的六大子系统了。
