漏水检测如何布线?

2019/08/08

我们都知道机房内有很多漏水点例如必不可少的空调、门窗、水管、墙体等等,机房内还备有发电机也可能会出现漏水漏油现象。而机房最怕的就是漏水,一旦漏水不仅容易导致数据丢失,还可能损坏机器,严重的可能会产生短路发生火灾造成人员伤亡,可谓是损失惨重。那么,漏水检测如何布线?才能做到不浪费有安全呢?

要求漏水检测系统能够对机房内的漏水进行检测,且实时报警。以模拟图方式实时显示并记录漏水线缆感应到的漏水状态、漏水发生的位置,实时显示漏水控制器的状态。当空调或其它漏水到感应线所在区域漏水时,监控系统发出报警。

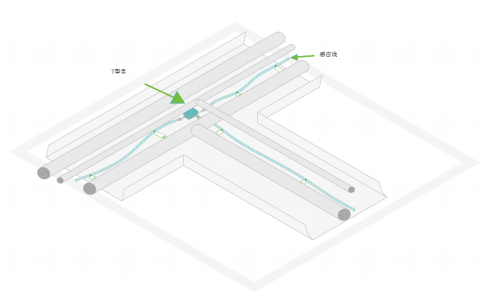

1.室内水管、承滴盘漏水检测布线

布局注释:
检测线缆铺在管道下的承滴盘中央。
这种安装保证了迅速检测从管道内发生的液体渗漏
线路在分支盒的使用下分成两路,检测线缆可以覆盖更多的管道。

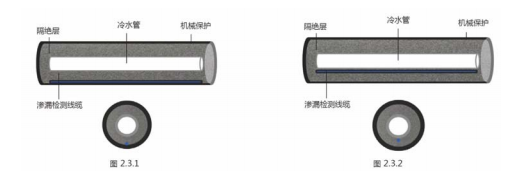

对于有隔绝层的管子而言(无滴水盘),展示了两种类型的水感应线缆装置。

布局注释:
检测线缆安装在隔绝层,位于机械保护附近。
检测线缆安装在隔绝层,位于水管下方。
所有装置能保证管道发生泄漏时能立即检测到,管道未配有滴水盘时的典型应用。

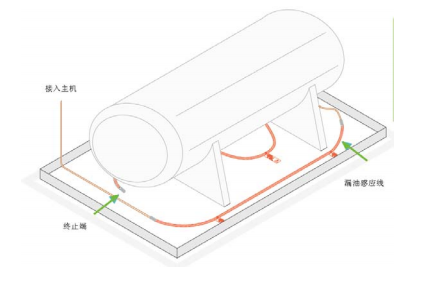

2.储油容器漏水检测布线

布局注释:
这种安装可以迅速检测到设备发生的渗漏,从而防止污染性渗漏扩散。
该安装图例为储油容器及发电机组的典型布局。
油液检测线缆铺设在设备的外围圈。
更多关于应用实例的细信息,请参考油系统设计指南。

3.数据中心,空调机房漏水检测布线

布局注释:
4 台空调机安装在房间的四周。
这种情况下,检测线缆应安装在房间的四周,空调机的前方。
该装置可防止从机房空调处泄漏,并防止外部泄漏进入到房间内。

注释:
建议将检测线缆安装在距离空调出风口 75 厘米处。
